Vizualizări:0 Autor:Editor de site-uri Timpul publicarii: 2022-05-16 Origine:teren

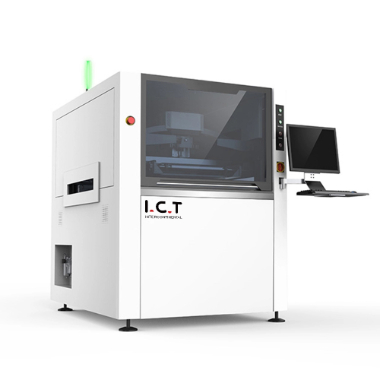

Imprimanta full-auto SMT stencil este echipament indispensabil în producția de procese SMT. În general, este compus din montarea plăcii, pasta de lipit, amprenta și transferul plăcii de circuit. Utilizate pe scară largă sunt imprimanta cu stencil Smt-auto-auto și imprimantă SMT SMT SMT SMT Aceste două tipuri, în continuare, să împărtășim cu dvs. instrucțiunile de funcționare ale imprimantei SMT-AUT SMT Full-Auto.
Aceasta este lista de conținut:
l Care sunt preparatele înainte de a începe imprimanta full-auto smt stencil?
l Cum efectuează imprimanta full-auto Smt Stencil ajustare și poziționare a pieselor?
l Care sunt cerințele pentru poziția de oprire și identificarea imprimantei SMT cu stencil SMT complet?
l Care sunt cerințele pentru poziția de oprire și identificarea imprimantei SMT cu stencil SMT complet?
① Verificați dacă sursa de alimentare și gazul o parte a imprimantei SMT Full-Auto SMT sunt normale
② Verificați dacă există instrumente în partea activă a dispozitivului de imprimantă SMT Full-Auto SMT pentru a împiedica dispozitivul să se ciocnească la întoarcerea la origine
③ După ce a pornit puterea imprimantei de stencil SMT cu auto-auto, când dispozitivul se întoarce la origine, nimeni nu poate părăsi dispozitivul. Dacă există o anomalie, apăsați oprirea de urgență și depanarea.
④ Scoateți toate degetele și deșeurile pentru curățare și curățați -le complet.
⑤ Curățați suprafața mesei cu o cârpă și alcool și nu ar trebui să existe materie străină, pastă de lipit sau praf la suprafață
⑥ Curățați suprafața clemei de șină cu o cârpă și alcool și nu trebuie să existe materie străină, pastă de lipit sau praf la suprafață
⑦ Confirmați dacă sistemul de ștergere a imprimantei SMT Full-Auto SMT este instalat corect și rola este instalată în loc
① Măsurați lungimea și lățimea PCB -ului de pe domnitorul cadrului ecranului și reglați lățimea piesei după introducere, introduceți PCB -ul în pistă și confirmați dacă lățimea este adecvată și dacă importul și exportul sunt netede
② Puneți pe masă de tipărit cu stencil de stencil cu auto-auto și puneți degetul pe masă, apoi puneți PCB-ul pe pistă, ridicați masa și fixați-o și confirmați dacă PCB poate fi fixat eficient. Dacă nu poate fi fixată, reglați în mod corespunzător lățimea piesei. Și reconfirmă lățimea intrării și ieșirea până când poate fi fixată
③ Pentru a plasa degetul, direcția vârfului cipului ar trebui să fie perpendiculară pe rachetă sau mai puțin de 45 de grade, degetul cilindric ar trebui să fie așezat uniform, iar vârful coloană ar trebui să fie plasat separat în partea de jos a componentelor de picior dens, cum ar fi QFN, BGA pentru a se asigura că strecuirea este pe deplin stresată.
④ După ce ați așezat degetul, agitați ușor degetul cu mâna pentru a confirma dacă se va agita degetul imprimantei de stencil cu auto-auto Smt . Dacă există vreo agitare, înseamnă că fundul degetului nu este plat și trebuie curățat. Reglați înălțimea mesei pentru a vă asigura că suprafața de imprimare a PCB și suprafața laterală a clemei sunt pe același plan pe.
Cerințele de poziție automată de oprire automată imprimantei SMT-Auton SMT Full a : Linia centrală a zonei de imprimare și șurubul central al clemei laterale sunt pe aceeași linie. Selectați punctul de marcare. Cerințele: diagonală, formă regulată, fără interferență în zonă și setări rezonabile ale parametrilor.
Ridicați axa Z și poziționați stencilul. Plăcuța imprimantei SMT Full-Auto SMT este necesară pentru a coincide cu deschiderea stencilului. Clamând stencilul și setați lovitura de ghemuie. Pozițiile de pornire și de sfârșit ale racleului ar trebui să fie pe placa de prindere. , Iar distanța față de plasă este de 30 mm.
① PRESIUNEA SCHIPULUI, CERCERE, CONFIRMAREA VITEZEI.
② Confirmați parametrii sistemului de ștergere a imprimantei SMT Full-Auto Smt Stencil.
③ Confirmați parametrii de viteză orbitală ai imprimantei SMT Full-Auto SMT.
④ Confirmați parametrii de dezbrăcare ai imprimantei SMT Full-Auto SMT.
⑤ Setați parametrii de producție ai imprimantei Smt Smt Full-Auto SMT, verificați 'Fereastra de reglare a afișajului '.
⑥ Rulați automat mașina de imprimare și introduceți substratul (placa de film).
⑦ După imprimarea full-auto smt stencil, slăbiți stencilul, poziționați stencilul cu exactitate, apoi blocați stencilul.
⑧ Adăugați pasta de lipit, imprimați primul film și confirmați efectul de imprimare la microscop.
⑨ Reglați parametrii de imprimare în funcție de imprimarea și demoularea efectelor.
⑩ După ce prima imprimare este confirmată a fi OK, setați parametrii de producție, debifați 'fereastra de reglare a afișajului ', iar primele 5PC -uri de imprimare la lot trebuie să fie complet inspectate pentru a confirma stabilitatea tipăririi.
