Modul în care panoul și volumul PCB afectează costurile de asamblare este esențial pentru reducerea cheltuielilor de fabricație și pentru stimularea eficienței. Indiferent dacă sunteți un manager de pornire hardware sau aprovizionare, înțelegerea modului în care panoul, volumul comenzii și strategiile de producție mai scăzute costurile de asamblare a PCB vă ajută să maximizați randamentul, reducând în același timp deșeurile. În acest ghid, vom explora modul în care proiectarea panoului inteligent, planificarea volumului și alinierea procesului vă pot optimiza linia de producție PCB. Scufundați -vă pentru a descoperi sfaturi practice, acționabile, pentru a controla costurile PCB, menținând în același timp calitatea și viteza.
Panelizarea este o tehnică în fabricarea PCB în care mai multe plăci sunt combinate într -un singur panou. Această metodă îmbunătățește debitul de producție, reduce costurile de manipulare și protejează plăcile mici în timpul procesării. Prin combinarea plăcilor, producătorii pot optimiza utilizarea materialului PCB și pot crește eficiența.
Panelizarea oferă mai multe beneficii pentru asamblare. Permite plasarea SMT mai rapidă prin procesarea mai multor plăci într -o singură rulare. Manevrarea redusă și depanelizarea eficientă Economisiți timp și reduceți costurile. În plus, o mai bună utilizare a materialelor scade costul pe unitate, ceea ce o face rentabilă atât pentru producția mică, cât și pentru cele mari.
Metodele de panelizare includ punctarea în V, rutarea filelor și panelizarea solidă a filei. Fiecare metodă are pro și contra:
V-scor: taie caneluri în formă de V de-a lungul marginilor, facilitând separarea ușoară. Potrivit pentru plăci care pot rezista la un anumit stres.
Rutarea filelor: folosește file mici pentru a ține plăci împreună, permițând separarea curată. Cel mai bun pentru plăci sensibile.
Panelizare solidă a filei: filele mai puternice oferă suport suplimentar, ideal pentru plăci mai mari. Necesită mai mult efort pentru a se separa.

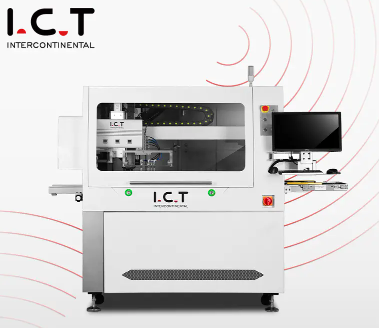

Depanelizarea este procesul de separare a plăcilor individuale de panou. Opțiunile includ depanarea manuală și a mașinii. Gestionarea stresului pe scânduri în timpul separării este crucială pentru a evita deteriorarea. Echilibrarea costurilor și protecției randamentului asigură o producție eficientă și fiabilă.
| Metoda | Pro | contra |
|---|---|---|
| V-scor | Separare ușoară, potrivită pentru plăci robuste | Poate provoca stres, nu ideal pentru plăci sensibile |
| Rutare file | Separare curată, potrivită pentru plăci sensibile | Configurare mai complexă, cost inițial mai mare |
| Panelizare a filei solide | Sprijin puternic, ideal pentru plăci mai mari | Necesită mai mult efort pentru a separa, costuri mai mari de forță de muncă |
Înțelegând panelizarea, producătorii își pot optimiza procesele pentru costuri și eficiență.
Volumele mai mari mai scăzute costuri pe unitate folosind economii de scară. Fabricanții răspândesc costurile de configurare pe mai multe plăci, reducând prețurile individuale. Casele de asamblare Economisiți configurarea alimentatorului, programarea mașinii și timpul de calibrare a operatorului.
Comenzile mari îmbunătățesc eficiența panelizării, permițând fabricanților plăcilor de cuibare să minimizeze resturile. Obțineți un randament de material mai bun pe panou, tăind deșeurile FR-4.
De exemplu, panelizarea a 10 plăci mici într -un panou de 250 mm x 250mm poate lăsa zone neutilizate. Scalarea la 50 de plăci permite inginerilor să optimizeze machete, folosind aproape tot spațiul substratului. Deșeurile reduse în volum, de asemenea, scad costurile de eliminare și depozitare, menținând atelierul organizat în timp ce reduce cheltuielile ascunse.
Comenzile cu volum ridicat Risc extinzând timpii de plumb dacă producția nu este programată corect. Mașinile au nevoie de alergări continue mai lungi, iar producătorii PCB prioritizează locuri de muncă mari. Pentru a echilibra livrarea, segmentează comenzi în loturi planificate și utilizați programarea eșalonată. Transporturile parțiale ajută la evitarea înfometării liniei pentru construcții critice, în timp ce folosesc prețurile de volum.
Strategiile de timp flexibile de plumb aliniază lanțul de aprovizionare și reduc blocajele de producție în medii cu mix ridicat.
Construirea cu amestec redus, cu volum ridicat Simplifică programarea și configurarea alimentatorului, reducând deșeurile de schimbare. Mașinile rămân productive fără timp de oprire frecventă. Comenzile cu amestec ridicat, cu volum redus cresc frecvența de schimbare, crescând timpul inactiv pe măsură ce alimentatoarele, programele și stencilele comută. Afectează eficiența dacă nu este planificată.
| Aspect Aspect | mix ridicat, cu volum redus, cu volum | redus, cu volum mare |
|---|---|---|
| Frecvența de schimbare | Ridicat | Scăzut |
| Timp de oprire a mașinii | Superior | Mai jos |
| Cost de asamblare pe unitate | Superior | Mai jos |
Înțelegerea acestor compromisuri ajută echipele să aleagă cea mai bună strategie pentru a controla costurile de asamblare a PCB în timp ce îndeplinesc cerințele proiectului.
Dispunerea eficientă a panoului reduce semnificativ deșeurile de materiale. Prin cuibarea PCB-urilor în formă ciudată împreună, producătorii pot maximiza utilizarea materialelor. De exemplu, un panou bine proiectat poate reduce costurile materiale cu până la 15%. Acest lucru este important în special pentru producția de producție cu volum mare, unde chiar și economii mici pe unitate se pot adăuga la reduceri substanțiale de costuri.
Panelizarea reduce numărul de atingeri manuale pe bord, ceea ce duce la economii semnificative de muncă. Mai puține interacțiuni manuale înseamnă mai puțin timp de muncă și risc redus de eroare umană. În plus, timpul de încărcare și descărcare în timpul SMT sunt minimizate. Acest lucru poate reduce costurile forței de muncă cu 20% în producția cu volum mare, ceea ce face ca procesul să fie mai eficient și mai eficient din punct de vedere al costurilor.
Plăcile panelizate simplifică procesele de testare, efectuarea inspecției optice automate (AOI), testarea în circuit (I.C.T) și testarea funcțională mai eficientă. Prin testarea mai multor plăci simultan, producătorii pot reduce timpul și costurile asociate cu testarea individuală a bordului. Acest lucru poate scădea costurile de inspecție cu până la 30% în producția de volum, asigurând o producție de înaltă calitate, reducând la minimum cheltuielile.
Metodele de depanelizare au impact semnificativ asupra costurilor și riscurilor. Scoringul V este o metodă mai ieftină, dar poate provoca stres pe plăci, ceea ce poate duce la deteriorare. Drumul de file este mai scump, dar mai blând pe scânduri, reducând riscul de deteriorare în timpul separarii. Depanelizarea necorespunzătoare poate crește ratele de resturi, negând unele dintre economiile de costuri obținute prin panou. Echilibrarea costurilor și a riscului este crucială pentru maximizarea economiilor generale.
| aspect | , | impact asupra |
|---|---|---|
| Economii materiale | Dispunerea eficientă reduce deșeurile, scăzând costurile materialelor. | Un panou bine proiectat poate reduce costurile materiale cu până la 15%. |
| Economii de muncă | Mai puține atingeri manuale și încărcarea/descărcarea mai rapidă reduc costurile forței de muncă. | Costurile forței de muncă pot fi reduse cu 20% în producția cu volum mare. |
| Eficiența testării | Procesele de testare simplificate mai scăzute costuri de inspecție pe unitate. | Costurile de testare pot scădea cu 30% în producția de volum. |
| Costuri de depanelizare | Scoring-ul V este mai ieftin, dar mai riscant; Rutarea filelor este mai costisitoare, dar mai sigură. | Alegerea metodei potrivite poate preveni resturile și asigurarea economiilor de costuri. |
Înțelegând acești factori, producătorii pot calcula economiile de costuri de panou și pot lua decizii în cunoștință de cauză pentru a -și optimiza procesele de producție. Fiecare aspect oferă oportunități specifice de reducere a costurilor, menținând în același timp producții de înaltă calitate.
Proiectele de panou trebuie să se alinieze capacităților echipamentului de asamblare. Asigurați -vă că aspectul panoului dvs. se potrivesc cu dimensiunile și cerințele transportoarelor și corpurilor. Proiectarea filelor despărțitoare pentru depanierea eficientă poate reduce semnificativ forța de muncă manuală și daunele potențiale în timpul separării. De exemplu, utilizarea filelor despărțitoare în formă de V poate face ca procesul de depanare să fie mai neted și mai fiabil.
Mărimea panoului este un factor critic în optimizarea costurilor. Luați în considerare restricțiile de mărime ale mașinilor dvs. de pick-and-loc, reflow și AOI. Panourile supradimensionate pot necesita o intervenție manuală, creșterea costurilor forței de muncă și reducerea eficienței. Prin păstrarea panourilor în intervalul de dimensiuni optime pentru echipamentul dvs., puteți menține o automatizare lină și puteți reduce nevoia de manipulare manuală. De exemplu, o dimensiune a panoului care se încadrează bine în capacitățile mașinii poate îmbunătăți randamentul cu până la 25%.
Alegerea metodei de panelizare ar trebui să se bazeze pe volumul de producție. Pentru prototipuri mici, punctajul V este adesea suficient și rentabil. Cu toate acestea, pentru rulările cu volum mare, rutarea filelor este în general preferată, deoarece oferă un proces de separare mai blând, reducând riscul de deteriorare a bordului. Înțelegerea când se utilizează rutarea V-Score vs. Tab poate avea un impact semnificativ atât asupra costurilor, cât și a calității. De exemplu, rutarea filelor poate reduce ratele de resturi cu până la 10% în rulările de producție cu volum mare.
| costului | , | exemplu |
|---|---|---|
| Alinierea proiectării panoului | Potriviți proiectele cu capacități de transportor și accesorii. | Utilizarea filelor despărțitoare în formă de V pentru depanare ușoară. |
| Dimensiunea panoului de echilibrare | Asigurați -vă că panourile se potrivesc capacităților mașinii pentru a evita intervenția manuală. | Menținerea panourilor în limitele mărimii mașinii pentru a menține eficiența automatizării. |
| Alegerea metodei de panelizare | Alegeți V-Score pentru rulări mici, rutare de file pentru un volum mare. | V-scor pentru prototipuri, rutare de file pentru producția de producție pentru a reduce resturile. |
Luând în considerare cu atenție acești factori de proiectare, producătorii pot optimiza panoul atât pentru costuri, cât și pentru eficiență. Fiecare alegere are impact asupra fluxului de producție și a costurilor finale, luând deciziile informate cruciale pentru maximizarea economiilor și menținerea producției de înaltă calitate.
Panelizarea reduce costurile de asamblare prin îmbunătățirea utilizării materialelor și reducerea manipulării. Combinarea mai multor plăci într -un singur panou maximizează utilizarea materialelor, reducând deșeurile. Mai puține atingeri manuale pe bord mai scăzute costurile forței de muncă. Metodele de depanelizare eficiente economisesc, de asemenea, timp și reduc erorile.
Da, panelizarea poate fi benefică pentru comenzile cu volum mic. Eficientizează procesul de asamblare, ceea ce îl face mai eficient. Chiar și cu mai puține plăci, panelizarea reduce timpul de configurare și îmbunătățește utilizarea materialelor. Acest lucru poate duce la economii de costuri, mai ales atunci când se utilizează echipamente automate.
Cea mai bună metodă de panelizare depinde de nevoile dvs. de proiectare și producție. V-scorul V este potrivit pentru plăci și prototipuri mici, robuste. Tratarea filelor este mai bună pentru plăci mai mari, mai sensibile. Panelizarea solidă a filei oferă suport suplimentar pentru plăci mari, dar necesită mai mult efort pentru a se separa.
Creșterea volumului comenzii poate duce la economii semnificative de costuri. Volumele mai mari reduc costurile pe unitate prin economii de scară. Costurile de configurare sunt răspândite pe mai multe unități, scăzând costurile individuale. Utilizarea materialelor se îmbunătățește, de asemenea, reducerea deșeurilor. De exemplu, o comandă mare ar putea reduce costurile pe unitate cu 20% în comparație cu una mică.
Saltarea proiectării adecvate a panoului poate duce la creșterea costurilor și a întârzierilor de producție. Panourile slab proiectate pot provoca deșeuri materiale, costuri mai mari de forță de muncă și rate crescute de resturi. Depanelizarea necorespunzătoare poate deteriora plăcile, ceea ce duce la refacere sau resturi. Proiectarea adecvată a panoului asigură o producție eficientă și economii de costuri.
Înțelegerea modului în care panoul PCB și costurile de asamblare a impactului în volum este crucială pentru optimizarea producției. De la economii materiale și eficiența forței de muncă până la alegerea metodei de panelizare corectă, fiecare factor joacă un rol în reducerea costurilor și în îmbunătățirea vitezei. Dacă doriți să vă îmbunătățiți producția de PCB, luați în considerare parteneriatul cu experți precum Dongguan I.C.T Technology Co., Ltd. Ei sunt specializați în soluții avansate de PCB și vă pot ajuta să maximizați eficiența și economiile de costuri.
