În producția SMT modernă, majoritatea problemelor de calitate nu provin de la plasarea componentelor sau de la refluxarea componentelor. Ele încep mult mai devreme - la etapa de imprimare a pastei de lipit. Defectele de inspecție a pastei de lipit sunt adesea primele semnale vizibile că un proces SMT scapă de sub control, chiar și atunci când procesele din aval par încă stabile.
Inspecția pastei de lipit (SPI) joacă un rol unic în liniile SMT , deoarece este cea mai veche poartă de calitate complet cantitativă. Spre deosebire de AOI sau testarea funcțională, care detectează defectele după ce valoarea a fost deja adăugată la placă, SPI evaluează dacă fundamentul procesului de asamblare este corect înainte de plasarea componentelor. Atunci când defectele de inspecție a pastei de lipit sunt ignorate sau interpretate greșit, producătorii se confruntă adesea cu o cascadă de probleme în aval, cum ar fi distrugerea de mormânt, îmbinări de lipire insuficiente, punte de lipire și goluri BGA.
În producția de electronice de înaltă fiabilitate, SPI nu mai este tratată ca un simplu pas de inspecție. Producătorii de automobile, industria și EMS folosesc din ce în ce mai mult defectele de inspecție a pastei de lipit ca indicatori principali ai performanței randamentului, mai degrabă decât să aștepte defecțiunile la AOI sau testul funcțional. Această schimbare reflectă o mișcare mai largă către controlul procesului SMT bazat pe date.
Pentru a înțelege pe deplin de ce apar defecte de inspecție a pastei de lipit – și de ce sunt atât de critice – este esențial să înțelegem mai întâi cum funcționează mașinile de inspecție a pastei de lipit pe liniile moderne de producție SMT. O înțelegere clară a principiilor SPI, a logicii de măsurare și a integrării sistemului ajută la explicarea de ce multe defecte apar mai degrabă în etapa de tipărire decât mai târziu în proces.

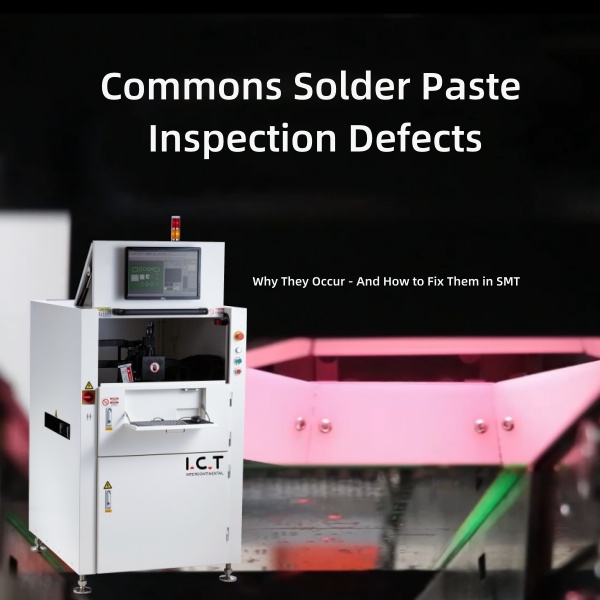

Acest articol se concentrează pe cele mai comune defecte de inspecție a pastei de lipit în SMT, explică cauzele lor fundamentale și, cel mai important, oferă metode practice de remediere a acestora în medii reale de producție.

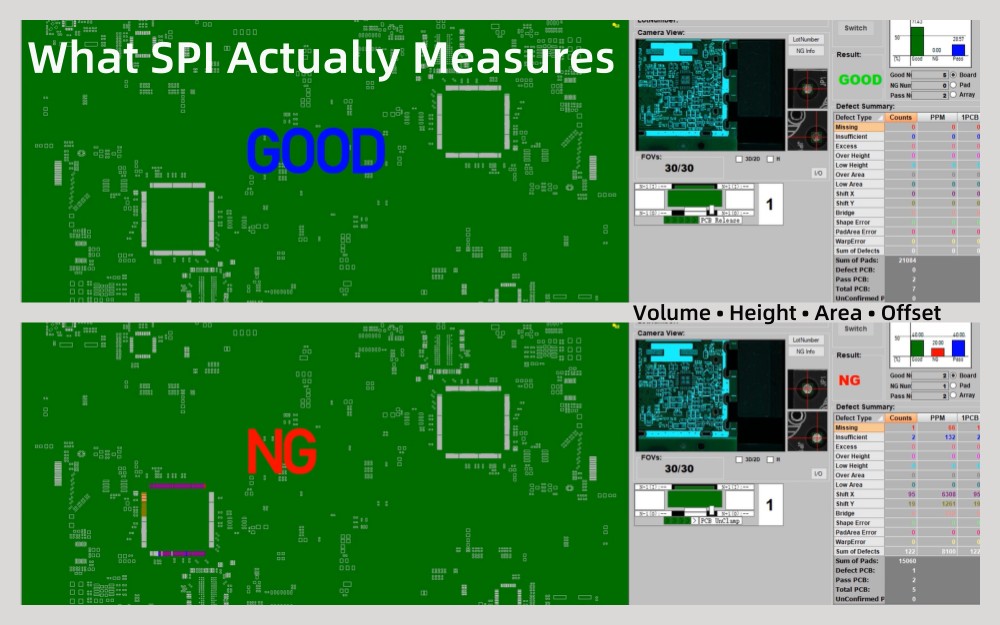

Defectele de verificare a pastei de lipit se referă la abaterile detectate în timpul măsurării SPI care indică depunerea necorespunzătoare a pastei de lipit pe plăcuțele PCB. Aceste abateri nu se limitează la erori evidente de imprimare. În practică, multe defecte SPI se încadrează în limitele de toleranță, dar încă prezintă un risc serios pentru randamentul și fiabilitatea pe termen lung.
Parametrii SPI tipici includ volumul pastei de lipit, înălțimea, suprafața, offset-ul și consistența formei. Un defect poate fi semnalat atunci când oricare dintre acești parametri se abate de la linia de bază așteptată sau prezintă variații anormale pe mai multe plăci. Important, defectele SPI ar trebui privite ca indicatori de proces, mai degrabă decât simple rezultate de trecere sau eșec.
De exemplu, o reducere treptată a volumului de pastă într-o serie de producție poate să nu declanșeze imediat alarme NG. Cu toate acestea, semnalează adesea înfundarea șablonului, degradarea pastei de lipit sau parametrii de imprimare instabili. Tratarea SPI ca instrument statistic și bazat pe tendințe este esențială pentru controlul eficient al defectelor.
Procesul de imprimare a pastei de lipit determină cantitatea și geometria de lipit disponibilă pentru fiecare îmbinare. Odată ce componentele sunt plasate și refluxate, devine imposibil să adăugați lipire acolo unde lipsește sau să eliminați lipirea acolo unde este excesivă fără reluare.
Ca urmare, defectele SPI sunt printre cei mai timpurii și mai precisi indicatori ai pierderii de randament. Pasta de lipire insuficientă duce la îmbinări sau deschideri slabe, pasta excesivă crește riscul de apariție a punților, iar alinierea greșită a pastei cauzează defecte non-umede sau cap în pernă - în special la ambalajele cu pas fin și BGA.
Atât din perspectiva calității, cât și a costurilor, corectarea problemelor în etapa SPI este mult mai eficientă decât repararea defectelor după reflux. O singură ajustare condusă de SPI poate preveni zeci de defecte în aval.

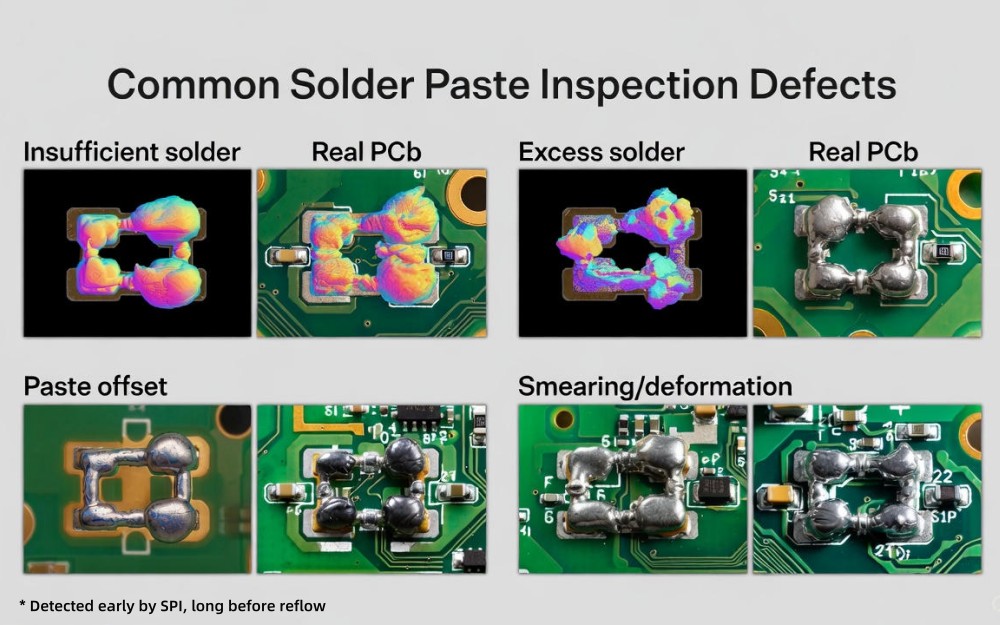

Această secțiune prezintă cele mai frecvente defecte de inspecție a pastei de lipit, concentrându-se pe modul în care apar în datele SPI, de ce apar și ce riscuri introduc.
Pasta de lipit insuficientă este unul dintre cele mai comune și mai critice defecte SPI. În sistemele SPI, apare de obicei ca volum scăzut, înălțime redusă sau umplere incompletă a deschiderii.
Cauzele principale comune includ grosimea necorespunzătoare a șablonului, deschiderile înfundate sau uzate, presiunea insuficientă a racletei și activitatea degradată a pastei de lipit. Factorii de mediu, cum ar fi umiditatea scăzută sau condițiile necorespunzătoare de depozitare a pastei, pot agrava și mai mult problema.
Din perspectiva SPI, pasta insuficientă se prezintă adesea ca o tendință descendentă consecventă, mai degrabă decât eșecuri aleatorii. Când este lăsat necorectat, duce direct la îmbinări deschise, conexiuni slabe de lipit și eșecuri ale testelor funcționale.
Excesul de pastă de lipit poate părea mai puțin riscant decât pasta insuficientă, dar deseori duce la defecte mai grave. SPI identifică excesul de pastă prin măsurători de volum și înălțime crescute, uneori însoțite de forme distorsionate de pastă.
Excesul de pastă de lipit este cauzat de obicei de deschiderile supradimensionate ale șablonului, presiunea excesivă a racletei sau scăderea pastei. În modelele de înaltă densitate, chiar și excesul de volum minor poate crește semnificativ riscul de apariție a punții de lipire în timpul refluxării.
Datele SPI le permit inginerilor să facă distincția între excesul localizat cauzat de designul diafragmei și excesul sistemic cauzat de parametrii de imprimare - ceva ce inspecția vizuală nu poate fi realizată în mod fiabil.
Deplasarea pastei de lipit apare atunci când depunerile de pastă sunt aliniate greșit față de plăcuțele PCB. Sistemele SPI detectează acest defect prin analiza decalajului XY și măsurătorile deviației centrului.
Cauzele tipice includ alinierea inexactă a plăcii, deplasarea șablonului, strângerea instabilă sau deformarea PCB-ului. În aplicațiile cu pas fin și micro-BGA, chiar și decalajele mici pot duce la prăbușirea neuniformă a lipirii sau umezirea insuficientă.
SPI este deosebit de valoros aici, deoarece poate distinge adevărata nealiniere de iluziile vizuale care pot părea acceptabile pentru operatorii din atelier.
Defectele de pete și deformarea formei sunt adesea subestimate, deoarece nu declanșează întotdeauna alarme bazate pe volum. Sistemele SPI detectează aceste probleme analizând geometria pastei, definirea marginilor și distribuția înălțimii.
Cauzele comune includ unghiul incorect al racletei, viteza excesivă de imprimare, reologia slabă a pastei sau șabloanele contaminate. Aceste defecte au ca rezultat frecvent umezirea inconsecventă a lipirii și răspândirea imprevizibilă a lipirii în timpul refluxării.
Multe defecte de inspecție a pastei de lipit sunt greu de apreciat cu ochii. Un depozit poate părea acceptabil din punct de vedere vizual, dar încă se încadrează în limitele stabile ale procesului atunci când este măsurat cantitativ.
Acesta este motivul pentru care alarmele SPI sunt uneori respinse ca fiind „prea sensibile”. În realitate, SPI nu detectează defectele mai devreme pentru că este mai strict – le detectează mai devreme pentru că măsoară ceea ce ochiul uman nu poate. Înțelegerea acestei diferențe este esențială pentru adoptarea eficientă a SPI.
Designul șablonului are un impact direct și măsurabil asupra eficienței transferului pastei de lipit. Dimensiunea deschiderii, forma, finisajul peretelui și raportul de suprafață influențează modul în care pasta este eliberată constant.
Designul slab al șablonului duce adesea la defecte sistematice SPI, cum ar fi volumul scăzut sau variația mare între tampoane. Datele SPI oferă feedback obiectiv care îi ajută pe ingineri să valideze modelele de șablon înainte ca defectele să se propagă în producția de masă.
Proprietățile pastei de lipit, cum ar fi vâscozitatea, conținutul de metal și activitatea fluxului, joacă un rol major în performanța tipăririi. Temperatura de depozitare necorespunzătoare, timpul de încălzire insuficient sau timpul excesiv de deschis duc frecvent la defecte SPI.
Problemele legate de material apar adesea în SPI ca variație crescută, mai degrabă decât eșecuri bruște. Fără analiza tendinței SPI, aceste probleme sunt adesea diagnosticate greșit ca probleme de echipament.
Parametrii cheie de imprimare includ presiunea racletei, viteza de imprimare, viteza de separare și distanța de snap-off. Fiecare parametru afectează în mod diferit depunerea pastei.
SPI le permite inginerilor să optimizeze acești parametri pe baza datelor cantitative, mai degrabă decât pe încercări și erori. Când ajustările sunt ghidate de tendințele SPI, ratele defectelor scad semnificativ și stabilitatea procesului se îmbunătățește.

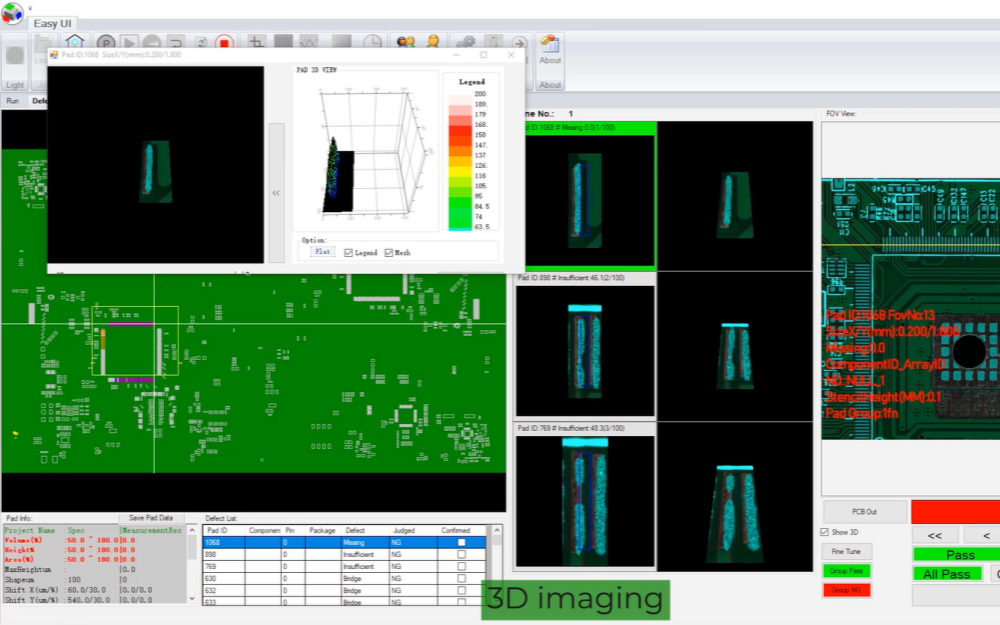

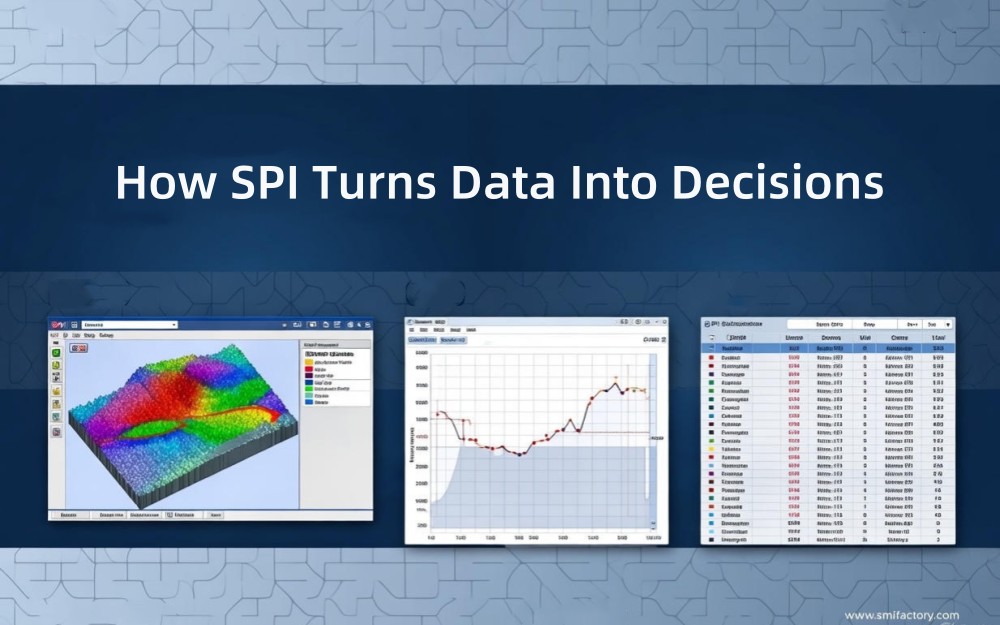

Sistemele SPI moderne folosesc tehnologia de măsurare 3D pentru a evalua volumul, înălțimea și suprafața pastei de lipit. Volumul este de obicei cea mai critică măsură, deoarece se corelează direct cu formarea îmbinării de lipit.
Măsurătorile de înălțime și suprafață oferă o perspectivă suplimentară asupra distribuției pastei și a consistenței formei. Împreună, aceste valori formează o imagine completă a calității pastei care nu poate fi obținută prin inspecția 2D.
Nu orice alarmă SPI reprezintă o adevărată problemă de proces. Apelurile false rezultă adesea din configurarea necorespunzătoare a liniei de bază, plăci de referință inconsecvente sau setări de toleranță care sunt prea agresive pentru capacitatea reală a procesului.
Înțelegerea procesului de inspecție SPI în liniile SMT este esențială pentru a distinge defectele reale de zgomotul de măsurare. O configurare SPI structurată – care acoperă validarea plăcii de aur, definirea liniei de bază și monitorizarea tendințelor bazate pe SPC – asigură că SPI funcționează ca un instrument de control al procesului de încredere, mai degrabă decât o sursă de alarme inutile.
O greșeală comună este tratarea SPI ca pe un sistem de căutare a defectelor în loc de un mecanism de construire a liniei de bază. Liniile SMT stabile nu sunt definite de absența alarmelor, ci de distribuția consecventă a datelor și comportamentul previzibil al procesului.

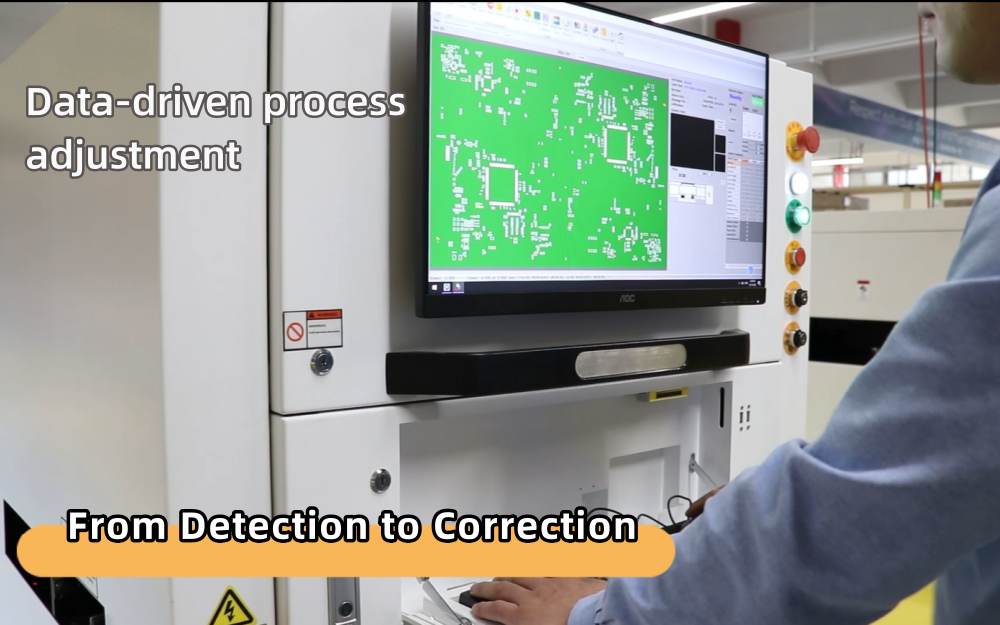

Corectarea defectelor SPI începe cu ajustări ale procesului controlate, bazate pe date. Modificările la presiunea racletei, viteza de imprimare sau parametrii de separare ar trebui să fie ghidate de tendințele SPI mai degrabă decât de alarme izolate.
Ajustările incrementale urmate de verificarea SPI imediată permit inginerilor să confirme îmbunătățirile înainte ca defectele să se propagă în aval.
Stabilitatea echipamentului este esențială pentru rezultate SPI precise. Precizia alinierii imprimantei, repetabilitatea montării stencilului și calibrarea SPI influențează toate fiabilitatea inspecției.
Calibrarea regulată și întreținerea preventivă asigură că datele SPI reflectă condițiile reale ale procesului, mai degrabă decât deriva echipamentului.
Strategiile preventive includ curățarea de rutină a șablonului, manipularea controlată a pastei de lipit și monitorizarea continuă a tendințelor SPI. Când SPI este integrat în planificarea întreținerii preventive, recurența defectelor scade semnificativ.
Datele SPI pot fi corelate cu AOI și rezultatele cu raze X pentru a stabili modele de calitate predictivă. De exemplu, volumul constant de pastă scăzut pe tampoanele BGA se corelează adesea cu defecte de golire sau cap în pernă detectate după reflux.
În liniile SMT avansate, feedback-ul SPI este utilizat pentru a declanșa acțiuni corective sau întreținere preventivă înainte ca defectele să apară în aval. Această abordare în buclă închisă transformă SPI dintr-un instrument de inspecție pasiv într-un sistem activ de control al procesului.
În mai multe medii de producție SMT, producătorii au obținut îmbunătățiri măsurabile ale randamentului prin restructurarea strategiei lor SPI. Prin optimizarea plasării SPI, rafinarea parametrilor și instruirea operatorilor pentru a interpreta corect datele, ratele defectelor au fost reduse fără a crește timpul de inspecție.
Aceste cazuri demonstrează că eficiența SPI depinde mai mult de integrarea sistemului și de înțelegerea procesului decât de specificațiile individuale ale mașinii.

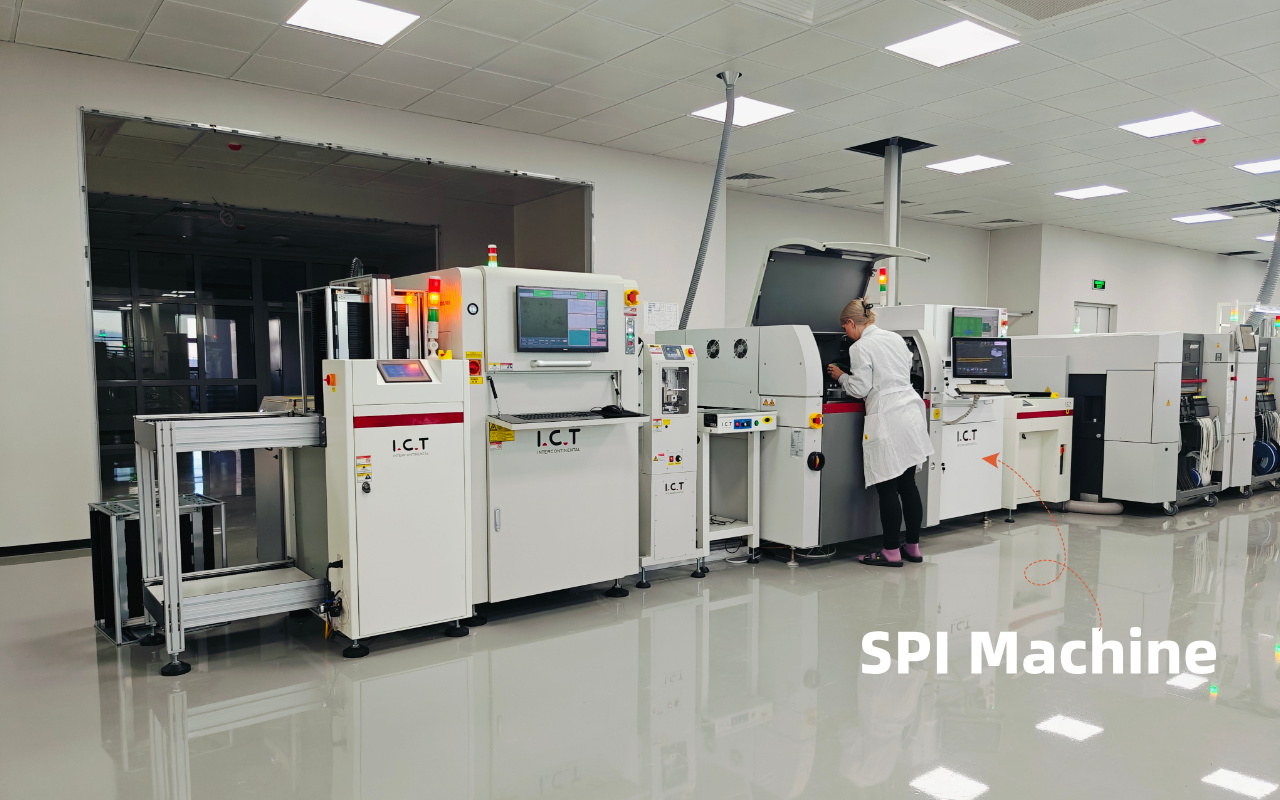

Locația SPI în cadrul liniei SMT determină ce defecte pot fi detectate din timp și corectate eficient. Amplasarea corectă a SPI minimizează reprelucrarea și îmbunătățește stabilitatea generală a procesului.
Producția mixtă și cu volum redus necesită programare SPI flexibilă, în timp ce liniile de volum mare și auto prioritizează stabilitatea și consistența datelor. Selectarea capacității SPI pe baza cerințelor de producție este esențială pentru succesul pe termen lung.
Controlul defectelor de inspecție a pastei de lipit nu înseamnă adăugarea mai multor pași de inspecție, ci este despre proiectarea liniei SMT, astfel încât defectele să fie prevenite, detectate din timp și corectate sistematic.
ICT abordează SPI dintr-o perspectivă completă a liniei SMT, mai degrabă decât să-l trateze ca pe o mașină de sine stătătoare. În timpul planificării liniei SMT, ICT evaluează tipul de produs, densitatea componentelor, volumul producției și obiectivele de calitate pentru a determina modul în care SPI ar trebui să interacționeze cu imprimantele, mașinile de plasare și sistemele de inspecție din aval.
Dincolo de selecția echipamentelor, ICT sprijină clienții cu configurarea procesului, definirea parametrilor SPI și instruirea operatorului. Acest lucru asigură că datele SPI sunt interpretate corect și utilizate pentru optimizarea procesului în loc să genereze apeluri false inutile.
Ajutând producătorii să trateze SPI ca un instrument de luare a deciziilor, mai degrabă decât o simplă poartă de inspecție, ICT le permite clienților să transforme defectele de inspecție a pastei de lipit în perspective acționabile care îmbunătățesc stabilitatea generală a liniei SMT.
Defectele inspecției pastei de lipit nu sunt doar rezultate ale inspecției, ci sunt avertismente timpurii ale instabilității procesului. Atunci când este înțeles și gestionat corespunzător, SPI devine unul dintre cele mai puternice instrumente pentru îmbunătățirea randamentului și a fiabilității în producția SMT.
Concentrându-se pe cauzele fundamentale, valorificând feedback-ul SPI și integrând inspecția într-o strategie de calitate în buclă închisă, producătorii pot trece de la corectarea reactivă a defectelor la controlul proactiv al procesului. Pentru producătorii care caută producție SMT stabilă și scalabilă, controlul defectelor de inspecție a pastei de lipit este unul dintre cele mai eficiente puncte de plecare.
1. Care este cel mai frecvent defect de verificare a pastei de lipit?
Pasta de lipit insuficientă este defectul SPI cel mai frecvent observat și o cauză principală a îmbinărilor de lipit deschise.
2. Poate SPI să elimine complet defectele de lipire?
SPI nu poate elimina defectele singur, dar reduce semnificativ ratele de defecte atunci când este utilizat ca parte a unui proces în buclă închisă.
3. Cât de des ar trebui revizuiți parametrii SPI?
Parametrii SPI ar trebui revizuiți ori de câte ori materialele, modelele sau condițiile de mediu se schimbă.
4. Este SPI necesar pentru producția de SMT de volum redus?
Da. Chiar și în producția de volum redus, SPI oferă informații valoroase asupra stabilității procesului și ajută la prevenirea reprelucrărilor costisitoare.
