ICT-U1
I.C.T
| Cantitate: | |
|---|---|

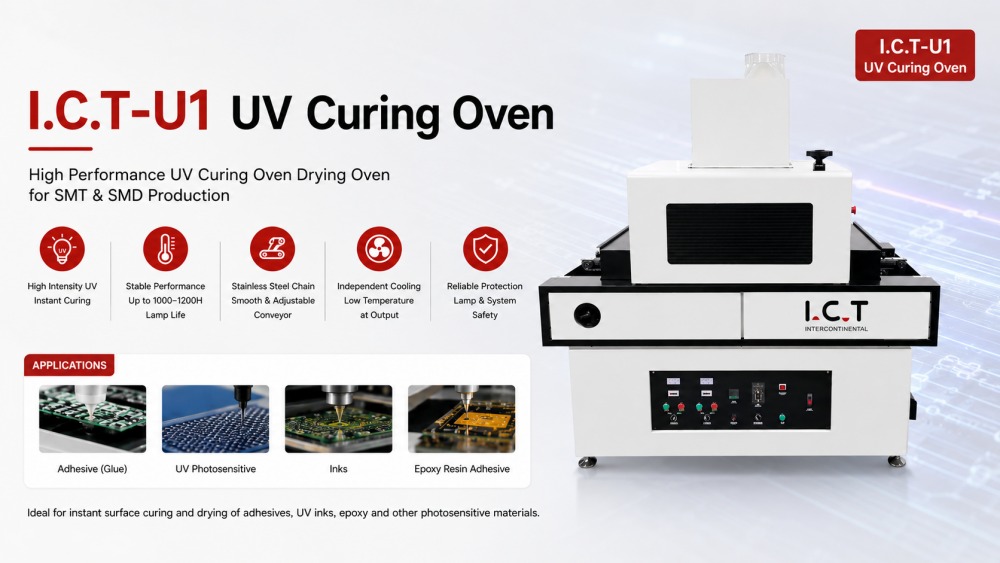

Cuptorul de întărire UV ICT-U1 este proiectat pentru întărirea rapidă și uniformă a adezivilor, cernelurilor, acoperirilor și materialelor fotosensibile în liniile de producție SMT PCB. Transportorul antiaderent din teflon, combinat cu controlul motorului pas cu pas, asigură transportul stabil și fără probleme a plăcilor. Lămpile UV furnizează energie de mare intensitate, optimizată de panouri reflectorizante și pot fi reglate independent pentru înălțime. Cuptorul acceptă o gamă de dimensiuni de PCB, menține temperatura precisă și include o zonă de răcire pentru a proteja componentele după întărire. Acest sistem îmbunătățește debitul, reduce defectele și oferă rezultate consistente în producția de PCB SMT de mare volum.

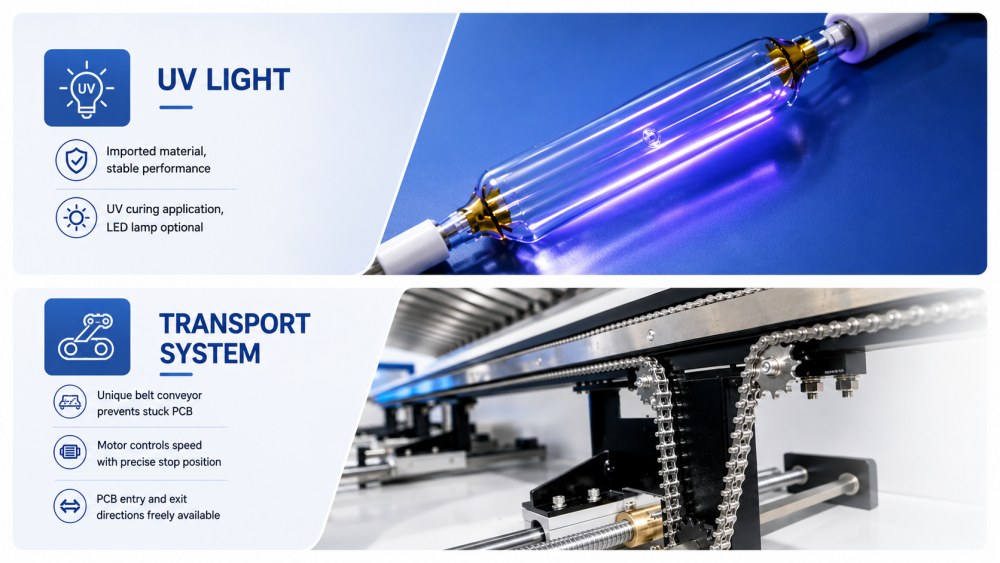

Lămpile UV oferă energie de înaltă intensitate, cu întărire rapidă în mai multe zone. Fiecare lampă poate fi controlată independent pentru înălțime și timpul de expunere. Suprafețele reflectorizante îmbunătățesc utilizarea energiei, reducând în același timp consumul de energie. Caracteristicile de siguranță includ protecție la supratemperatură, detectarea anormală a lămpii și alarme integrate. Sistemul asigură întărirea uniformă pentru adezivi, acoperiri și cerneluri, protejând în același timp componentele delicate ale PCB. Operatorii pot controla intensitatea și expunerea pentru diferite materiale, susținând mai multe procese SMT cu rezultate consistente și o utilizare eficientă a energiei.
Transportorul este realizat din teflon antiaderent, actionat de un motor pas cu pas cu viteza reglabila intre 500–5000 mm/min. Mecanismul tampon și de împingere asigură o poziționare precisă și un transport fără probleme prin camera UV. Senzorii cu fibră optică detectează prezența și alinierea plăcii, prevenind coliziunile și greșelile. Înălțimea și distanța pe verticală găzduiesc plăci de până la ±100 mm în înălțime și 500 mm în lățime. Zonele de răcire independente reduc temperatura suprafeței PCB după întărire, minimizând stresul termic și menținând calitatea plăcii pe liniile de producție SMT de mare capacitate.
| Specificatii:
| Specificații | ICT-U1 |
| Transport | Lanț din oțel inoxidabil |
| Sistem de control | Instrument |
| Viteza transportorului | 500~5000mm/min |
| Cantitatea de lumină UV | 2 set |
| Puterea luminii UV | 5Kw/set |
| Sursa de lumină UV | Uva Band |
| Lungimea undei principale | 365 nm |
| Reglarea înălțimii luminii UV | Adjustable |
| Înălțimea maximă a PCBA | ± 100mm |
| Lățimea maximă a PCBA | 500mm |
| Alimentare electrică | 3 faze, 380V 50/60Hz |
| Dimensiune (l*w*h) | 1800*970*1835mm |
| Greutate | Aproximativ 350KG |
* Datele sunt obținute la temperatura ambiantă de 25℃ și umiditate de 60%
* TIC continuă să funcționeze la calitate și performanță, specificațiile și aspectul poate fi actualizat fără o notificare deosebită.
| Lista echipamentelor liniei de acoperire PCBA
Acest cuptor de întărire UV se integrează perfect cu liniile complete de acoperire și distribuire SMT ale ICT, inclusiv mașini de acoperire conformă, distribuitoare cu jet, transportoare PCB, inspecție AOI și echipamente de depanare. Cuptorul asigură o întărire controlată, în timp ce mașinile de acoperire protejează suprafețele plăcilor. Cuptoarele de întărire completează întărirea materialului, AOI verifică calitatea, iar depanare separă PCB-urile finite. Combinarea acestor dispozitive asigură un flux de lucru fluid, o calitate constantă și o reluare redusă în medii de asamblare PCB SMT cu volum mare.
| Nume produs | Scop în linia de acoperire PCBA |
|---|---|
Aplică acoperiri de protecție precise pe plăcile de circuite pentru protecție împotriva prafului, rezistentei la apă și împotriva exploziilor. | |
Întărește acoperirile cu lumină IR sau UV, asigurând o protecție durabilă și puternică. | |
Transportează plăcile de circuite fără probleme prin linia de acoperire pentru o procesare eficientă. | |
Furnizează și stochează PCB pentru linia de producție, asigurând intrare și ieșire fluide. | |
| Acoperire conformă AOI | Inspectează calitatea acoperirii și detectează defectele pentru a asigura standarde înalte. |
| Video cu succesul clienților
În aprilie 2026, ICT a livrat o linie SMT completă unui producător portughez de electronice pentru automobile care produce plăci de sistem de iluminat și control. Inginerii au efectuat instalarea la fața locului, configurarea benzii transportoare și instruirea operatorilor. Echipa a instruit personalul cu privire la funcționarea cuptorului, gestionarea răcirii și întreținerea zilnică. Clientul a lăudat instalarea lină, performanța constantă a cuptorului și îndrumarea clară și practică. Operatorii au reușit să gestioneze eficient linia, menținând o calitate constantă a întăririi în toate ansamblurile PCB, de la adezivi la acoperiri, pe toată durata producției.
| Service și suport pentru instruire
ICT oferă servicii pentru întreaga fabrică SMT, nu doar pentru mașini individuale. Evaluarea înainte de livrare acoperă tipul PCB, materialul, producția de producție, spațiul de lucru și extinderea viitoare. După livrare, inginerii asigură instalarea, punerea în funcțiune, instruirea operatorilor, îndrumarea pentru întreținere și optimizarea proceselor. Echipa asigură integrarea perfectă a întăririi UV cu echipamentele de acoperire, distribuire, inspecție, manipulare și depanare. Noile fabrici sunt ghidate de la planificarea aspectului până la producția de probă. Liniile existente primesc îmbunătățiri ale fluxului de lucru, management echilibrat al liniilor și funcționare stabilă, care acceptă întărirea precisă și de volum mare a PCB-ului SMT.
| Ce spun clienții noștri
Clienții apreciază TIC pentru suport practic și practic. În proiectele SMT complete, inginerii oferă îndrumări clare de operare, instruire, protecție a ambalajului și răspunsuri prompte. Ambalajul de export protejează mașinile în timpul livrărilor pe distanțe lungi. Întrebările tehnice în timpul instalării sau producției sunt abordate imediat de echipele coordonate de vânzări și inginerie. Clienții câștigă încredere în lansarea de noi linii SMT, scalarea producției și menținerea rezultatelor de întărire consistente și de înaltă calitate pentru adezivi, cerneluri și acoperiri.
| Certificari si standarde
ICT menține un management structurat al calității pentru fabricile SMT. Cuptorul de întărire UV este certificat CE și îndeplinește standardele internaționale de siguranță. Controlul calității include inspecția componentelor, verificarea ansamblului, testarea funcționalității, confirmarea ambalajului, urmărirea expedierii, înregistrările de instalare și serviciul post-vânzare. Acești pași asigură o performanță de întărire repetabilă și fiabilă, minimizează riscurile operaționale și mențin calitatea constantă pentru producția de PCB SMT de mare capacitate. Sistemul garantează o întărire stabilă pe mai multe tipuri de plăci și materiale de proces.
| Despre Compania și Fabrica TIC
ICT oferă soluții complete pentru proiecte SMT, DIP, acoperire, distribuire, asamblare, robotică și fabrici inteligente. Cu echipe interne de cercetare și dezvoltare, producție, inginerie, vânzări și service, ICT sprijină clienții de la planificare la producție stabilă. Compania a servit clienți globali cu furnizarea de echipamente, instalarea, instruirea și optimizarea proceselor. Dincolo de vânzarea de mașini, ICT construiește noi fabrici de la 0 la 1 și modernizează instalațiile existente de la 1 la 10, oferind sisteme de producție SMT PCB scalabile, fiabile și de înaltă calitate.
