ICT-U2
I.C.T
| Cantitate: | |
|---|---|

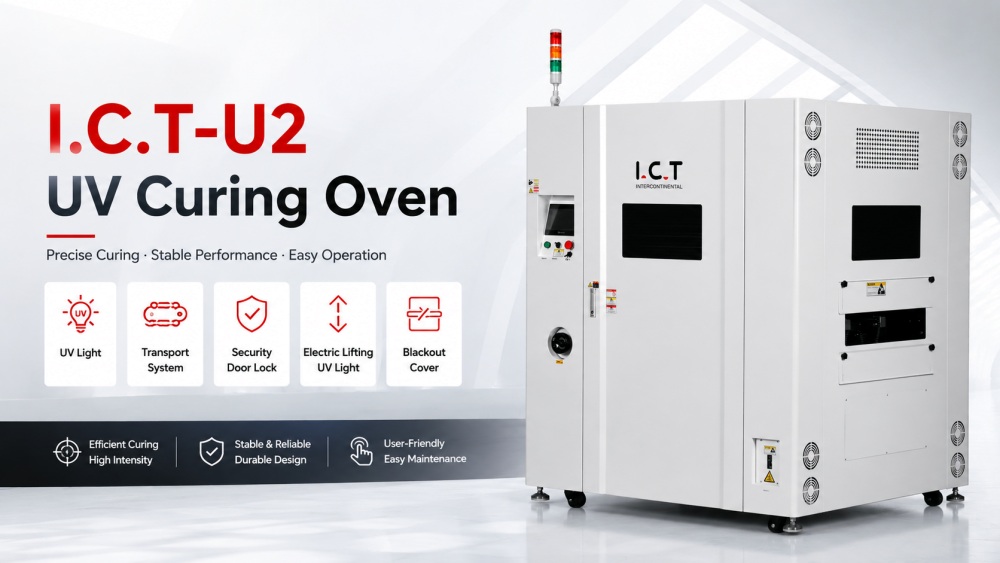

Cuptorul de întărire UV ICT-U2 este construit pentru întărirea rapidă și uniformă a adezivilor, cernelurilor, acoperirilor și materialelor sensibile la UV pe PCB-uri SMT. Dispune de o matrice de lămpi UVA de mare putere cu reglare independentă a înălțimii, panouri reflectorizante pentru o utilizare eficientă a energiei și un sistem de transport antiaderent, acționat de motoare pas cu pas pentru un transport stabil. Cuptorul găzduiește PCB-uri de până la 500 mm lățime și ±100 mm înălțime, suportând o sarcină de 5 kg pe placă. Răcirea independentă asigură temperatura de ieșire sigură. Sistemul asigură o întărire consistentă, reduce defectele și se integrează perfect în liniile de producție SMT SMD.

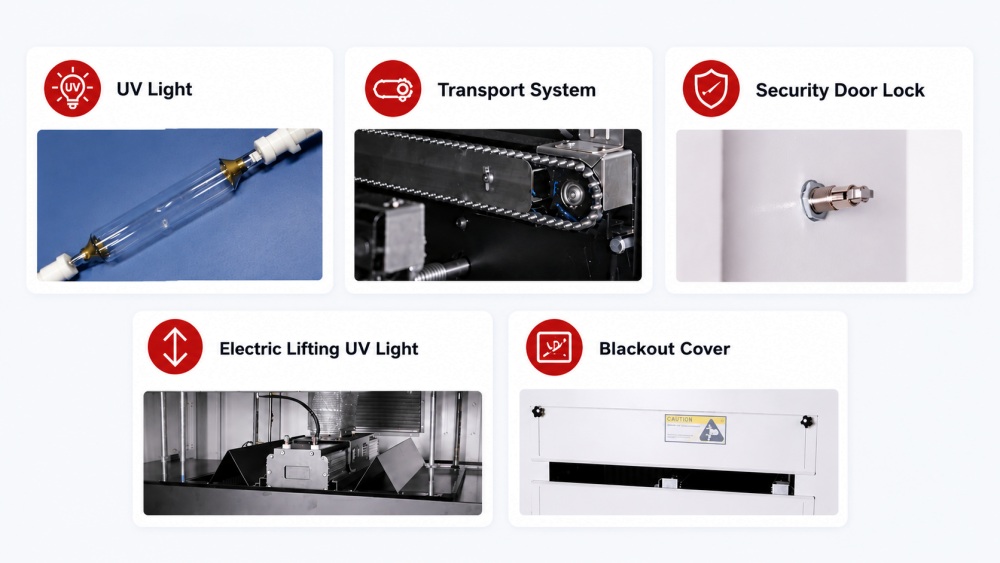

Lămpile UV asigură o iradiere uniformă cu energie de mare intensitate. Fiecare lampă poate fi controlată independent pentru înălțime și timpul de expunere. Panourile reflectorizante cresc utilizarea UV și reduc consumul de energie. Controlul temperaturii PID asigură precizie de ±1°C. Caracteristicile de siguranță includ detectarea defecțiunilor lămpii, protecție la supra-temperatură și alarme integrate. Sistemul garantează întărirea rapidă și stabilă pentru adezivi și acoperiri, susținând producția de PCB SMT de mare capacitate, menținând în același timp integritatea plăcii.
Sistemul de transport folosește lanțuri acoperite cu teflon, cu motor pas cu pas. Viteza reglabilă variază de la 0,5 la 3,5 m/min, iar sistemul asigură o poziționare precisă a plăcii. Senzorii cu fibră optică detectează intrarea și ieșirea PCB, prevenind blocajele și alimentarea greșită. Designul suportă plăci de până la ±100 mm înălțime, 500 mm lățime și până la 5 kg per placă. Zonele de răcire mențin temperaturi scăzute de ieșire, reducând stresul termic. Această combinație asigură fiabilitate ridicată și performanță constantă de întărire pe linia de producție SMT PCB.
| Specificatii:
| Specificații | ICT-U2 |
| Transport | Lanț cu știft din oțel inoxidabil, lungime de 35B 5mm, adăugați file din oțel inoxidabil. |
| Sistem de control | PLC+ecran tactil |
| Viteza transportorului | 0,5~3,5m/min |
| Cantitatea de lumină UV | 1 set |
| Puterea luminii UV | 6Kw/set |
| Sursa de lumină UV | Uva Band |
| lungimea luminii UV | 630 mm, lungime arc 500 mm |
| Lungimea undei principale | 365 nm |
| Înălțimea maximă a PCBA | ± 100mm |
| Lățimea PCBA | 50 ~ 500mm, ajustare manuală, rezistă la 5 kg greutate |
| Metoda de răcire | Răcire de aer |
| Alimentare electrică | 3 faze, 380V 50Hz |
| Dimensiune | L1500*D1370*H1935mm |
| Greutate | Aproximativ 450KG |
* Datele sunt obținute la temperatura ambiantă de 25℃ și umiditate de 60%.
| NU. | Articol | Opțional |
| Sistem de reglare a lățimii șinei | Reglare automată a lățimii motorului | |
| Funcție opțiune | Linia de întoarcere la bord |
* TIC continuă să funcționeze la calitate și performanță, specificațiile și aspectul poate fi actualizat fără o notificare deosebită.
| Lista echipamentelor liniei de acoperire PCBA
ICT-U2 se integrează cu linia completă de acoperire și distribuire SMT a ICT. Echipamentele înrudite includ distribuitoare cu jet, mașini de acoperire conformă, cuptoare de întărire UV, transportoare PCB, inspecție AOI și sisteme de depanare. Cuptorul gestionează întărirea controlată, în timp ce mașinile de acoperire protejează suprafețele mai largi. AOI verifică calitatea, iar depanarele separă PCB-urile finite. Împreună, aceste mașini formează un flux de lucru continuu care optimizează debitul, reduce risipa de material și asigură întărirea și uscarea consecventă a PCB.
| Nume produs | Scop în linia de acoperire PCBA |
|---|---|
Aplică acoperiri de protecție precise pe plăcile de circuite pentru protecție împotriva prafului, rezistentei la apă și împotriva exploziilor. | |
Întărește acoperirile cu lumină IR sau UV, asigurând o protecție durabilă și puternică. | |
Transportează plăcile de circuite fără probleme prin linia de acoperire pentru o procesare eficientă. | |
Furnizează și stochează PCB pentru linia de producție, asigurând intrare și ieșire fluide. | |
| Acoperire conformă AOI | Inspectează calitatea acoperirii și detectează defectele pentru a asigura standarde înalte. |
| Video cu succesul clienților
În aprilie 2026, ICT a implementat o linie completă de producție SMT pentru un producător portughez de electronice pentru automobile. Inginerii au efectuat instalarea la fața locului, calibrarea liniei și instruirea practică a operatorului. Ei au îndrumat echipa în ceea ce privește funcționarea cuptorului, manipularea benzii transportoare și întreținerea de rutină. Clientul a lăudat instalarea lină, performanța fiabilă a cuptorului și pregătirea clară și practică. Operatorii au reușit să gestioneze eficient linia, asigurând o întărire consecventă pentru toate tipurile de PCB și acoperiri pe parcursul producției.
| Service și suport pentru instruire
ICT oferă suport pentru operațiunile întregii fabrici SMT, nu doar pentru cuptoare individuale. Înainte de livrare, inginerii analizează tipul PCB, materialul, ieșirea țintă, spațiul de lucru și extinderea viitoare. După instalare, asistența include punerea în funcțiune, instruirea operatorului, îndrumarea pentru întreținere și optimizarea procesului. Inginerii asigură integrarea fără probleme a cuptorului de întărire UV cu echipamentele de acoperire, distribuire, inspecție, manipulare și depanare. Noile fabrici primesc îndrumări de la aspect până la producția de probă. Fabricile existente beneficiază de un flux de lucru îmbunătățit, de funcționare echilibrată pe linie și de întărire fiabilă pentru PCB SMT de mare capacitate.
| Ce spun clienții noștri
Clienții apreciază TIC pentru îndrumări practice și răspuns rapid. Inginerii oferă instrucțiuni clare, reducând erorile și accelerând pregătirea operatorului. Ambalajul de protecție asigură transportul sigur pe distanțe lungi. Întrebările tehnice care apar în timpul instalării sau producției sunt abordate cu promptitudine de către echipele coordonate de vânzări și inginerie. Clienții câștigă încredere atunci când lansează noi linii, mențin un randament ridicat și obțin o întărire constantă și de înaltă calitate pentru adezivi, cerneluri și acoperiri.
| Certificari si standarde
Cuptorul de întărire UV ICT-U2 este certificat CE și îndeplinește standardele internaționale de siguranță. Controlul calității include inspecția componentelor, verificarea ansamblului, testarea funcționalității, confirmarea ambalajului, urmărirea expedierii, înregistrările de instalare și serviciul post-vânzare. Procedurile cuprinzătoare asigură o performanță de întărire fiabilă și repetabilă, minimizează riscul operațional și mențin rezultate consistente de înaltă calitate în producția de PCB SMT.
| Despre Compania și Fabrica TIC
ICT oferă soluții complete pentru SMT, DIP, acoperire, distribuire, asamblare, robotică și fabrici inteligente. Echipele interne de cercetare și dezvoltare, producție, inginerie, vânzări și service sprijină clienții de la planificare până la producția constantă. ICT a servit clienților globali cu furnizarea de echipamente, instalarea, instruirea și optimizarea proceselor. Dincolo de livrarea de mașini, ICT ajută la construirea fabricilor de la 0 la 1 și la modernizarea liniilor existente de la 1 la 10, oferind sisteme de producție SMT PCB scalabile, precise și fiabile.
