T420
I.C.T
smt pcb metal coating machines
| Cantitate: | |
|---|---|

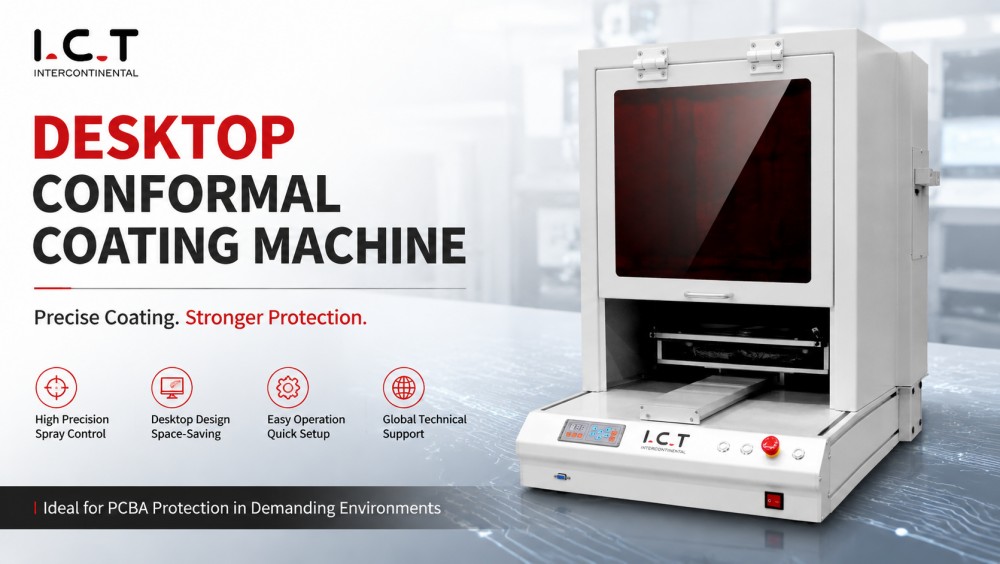

Mașina de acoperire conformă de birou SMT PCBA este proiectată pentru acoperirea PCB cu loturi mici sau prototip cu precizie ridicată. Mișcarea cu trei axe permite aplicarea selectivă pe PCB-uri cu o singură față sau cu două fețe. Acesta găzduiește plăci de dimensiuni de la 50×50 la 400×400mm cu înălțimi de până la 80mm. Sistemul include rezervoare de curățare de 10 l de material și 2 l și supape de pulverizare reglabile. Operatorii pot programa puncte, linii, cercuri, arce și curbe. Schimbarea rapidă a produsului și interfața intuitivă îl fac ideal pentru producția offline, linii pilot mici și medii de laborator, asigurând rezultate repetabile și uniforme de acoperire conformă.

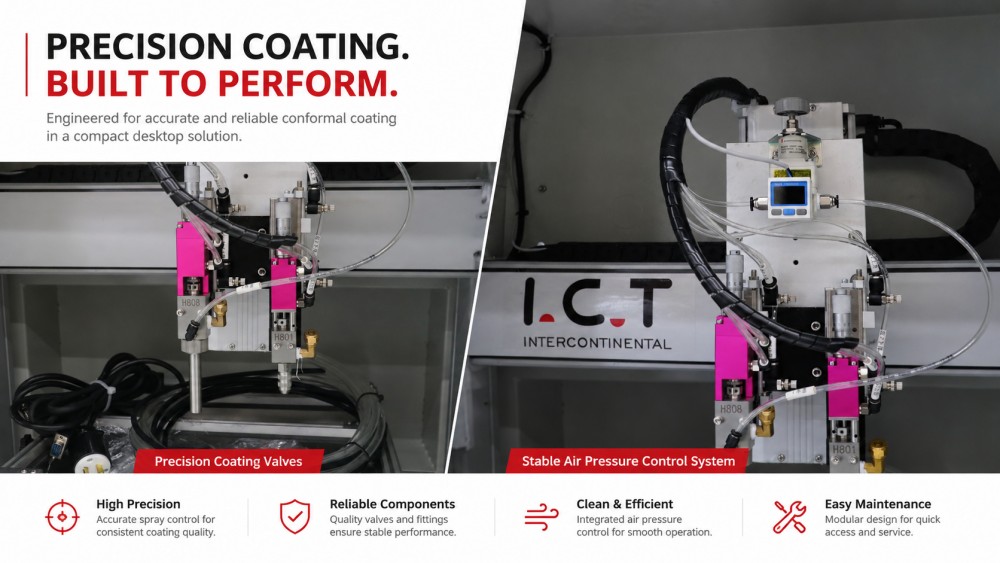

Robotul cu trei axe aplică acoperiri cu repetabilitate ridicată pe PCB-uri complexe. Supapele reglabile gestionează vâscozități multiple, inclusiv adezivi UV și epoxidici. Detectarea înălțimii și recunoașterea marginilor asigură o acoperire uniformă, prevenind în același timp suprastropirea. Suportă plăci cu o singură față și cu două fețe. Această caracteristică garantează o calitate consistentă a acoperirii pentru producția de prototipuri, de laborator și de loturi mici SMT PCBA.
Transportoarele și dispozitivele compacte de birou stabilizează plăcile în timpul acoperirii. Motoarele pas cu pas asigură o mișcare precisă. Dispozitivele cu schimbare rapidă minimizează timpul de nefuncționare la schimbarea plăcilor. Dispunerea desktopului este ideală pentru laboratoarele de inginerie, producția pilot sau acoperirea PCB SMT la scară mică. Sistemul previne alinierea greșită și asigură o acoperire uniformă pe o varietate de dimensiuni și grosimi de plăci, menținând în același timp o eficiență ridicată.
Furnizarea de materiale include rezervorul principal de 10 litri și rezervorul de curățare de 2 litri cu presiunea aerului reglată 4,5–6 kg/cm². Programarea casetei de predare permite definirea traseului și ajustările volumului de acoperire. Ciclurile independente de curățare reduc contaminarea. Fluxul controlat de material garantează o grosime constantă a stratului de acoperire. Programarea flexibilă găzduiește mai multe configurații PCB, asigurând rezultate reproductibile în medii de producție cu loturi mici sau offline.
| Punctul | I.CT-T420 |
|---|---|
| Numărul supapelor | Supapă de atomizare 1 buc, supapă de precizie 1 buc |
| Numărul axei | 3 axe (X, Y, Z) |
| Dimensiunea PCB | 50×50 ~ 400×400 mm |
| Grosime PCB | 0,4 ~ 6 mm |
| Deformare PCB | <1% |
| Sistemul de drivere | Motor pas cu pas |
| Volumul materialului | 1 găleată de lipici 1×10L + găleată de curățare 1×2L |
| Max. Viteză | 400 mm/sec |
| Max. Înălțimea componentei | 80 mm |
| Lățimea de pulverizare în formă de evantai | 5 ~ 8 mm |
| Cel mai mic diametru de pulverizare | 5 mm |
| Precizie repetată | ±0,1 mm |
| Schimbarea produsului | <8 minute |
| Inspectați lumina | Lumină UV |
| Presiunea aerului | 4,5 ~ 6 Kg/cm² |
| Alimentare electrică | AC220V±10%, 50/60Hz, 500W (Opțiune: 110V) |
| Metoda de control | Mâner de control |
| Dimensiune (L×L×H) | 800×900×900 mm |
| Greutate | Aproximativ. 50 kg |
*ICT continuă să funcționeze la calitate și performanță, specificațiile și aspectul pot fi actualizate fără o notificare specială.
Mașina de acoperire pentru desktop se integrează cu liniile SMT/DIP complete ICT, inclusiv sisteme de pick-and-place, lipire selectivă, AOI și sisteme de depanare. Viziunea inline CCD monitorizează calitatea acoperirii. Combinate, aceste sisteme optimizează debitul, minimizează reprelucrarea și mențin acoperirea uniformă a acoperirii pentru ansamblurile PCBA și LED. Ideal pentru laboratoare, linii pilot și producție SMT în loturi mici.
| Nume produs | Scop în linia de acoperire PCBA |
|---|---|
Aplică acoperiri de protecție precise pe plăcile de circuite pentru protecție împotriva prafului, rezistentei la apă și împotriva exploziilor. | |
Întărește acoperirile cu lumină IR sau UV, asigurând o protecție durabilă și puternică. | |
Transportează plăcile de circuite fără probleme prin linia de acoperire pentru o procesare eficientă. | |
Furnizează și stochează PCB pentru linia de producție, asigurând intrare și ieșire fluide. | |
| Acoperire conformă AOI | Inspectează calitatea acoperirii și detectează defectele pentru a asigura standarde înalte. |
În decembrie 2025, ICT a livrat trei linii de producție – SMT, DIP și Coating – unui producător saudit de electronice pentru automobile. Inginerii s-au ocupat de instalare, calibrare și instruire a operatorilor. Clientul a vizitat anterior ICT în iunie 2025 pentru a inspecta echipamentele și procesele de producție. După punere în funcțiune, inginerii au primit certificate onorifice care recunoaște serviciul profesional și fiabilitatea soluției complete SMT, DIP și linie de acoperire pentru o nouă fabrică ODM capabilă de cercetare și dezvoltare, proiectare și producție.
ICT oferă asistență end-to-end în operațiunile SMT, DIP și acoperire. Evaluarea înainte de livrare include tipurile de PCB, materialele de acoperire, capacitatea și aspectul. După livrare, inginerii asigură instalarea, punerea în funcțiune, instruirea operatorilor, întreținerea și optimizarea proceselor. Mașina de acoperire desktop este încorporată în fluxul de lucru complet de asamblare, asigurând o calitate repetabilă a acoperirii. Noile facilități primesc îndrumare de la aspect până la producția de probă, în timp ce liniile existente obțin un flux de lucru optimizat și operațiuni stabile.
Clienții apreciază TIC pentru instrucțiuni clare, asistență practică și răspunsuri rapide. Inginerii îndrumă operatorii pentru a reduce erorile și a îmbunătăți debitul. Ambalajul asigură livrarea în siguranță. Întrebările tehnice în timpul instalării și producției sunt soluționate cu promptitudine. Clienții au încredere în TIC pentru lansarea de noi linii SMT, DIP și de acoperire, obținând în același timp rezultate uniforme și repetabile de acoperire PCBA în producție offline sau în loturi mici.
Mașina de acoperire conformă de birou este certificată CE și ISO9001. Managementul calității include inspecția componentelor, verificarea ansamblului, testarea funcțională, revizuirea ambalajului, urmărirea expedierii, instalarea și serviciul post-vânzare. Aceste standarde garantează acoperiri conforme reproductibile și de înaltă calitate pentru producția de PCBA în loturi mici și prototip, inclusiv acoperirea selectivă a modulelor LED și electronice.
ICT oferă soluții la cheie pentru SMT, DIP, acoperire, distribuire, asamblare, robotică și fabrici inteligente. Echipele interne de cercetare și dezvoltare, producție, inginerie, vânzări și service ghidează clienții de la planificare la producție stabilă. Proiectele globale acoperă furnizarea de echipamente, instalarea, instruirea și optimizarea proceselor. ICT construiește noi facilități de la 0 la 1 și modernizează liniile existente de la 1 la 10, oferind soluții de acoperire conform PCBA scalabile, precise și fiabile.
